Was ist ein Schwebekörper-
durchflussmesser ?
Ein Schwebekörper-Durchflussmesser ist ein Messgerät zur Bestimmung des Volumenstroms von Flüssigkeiten oder Gasen, in Rohrleitungen. Ein Schwebekörper
durchflussmesser besteht aus einem konischen Rohr, das von unten nach oben von Flüssigkeiten (oder Gasen) durchströmt wird. In diesem Konus befindet sich ein vertikal beweglicher Schwebekörper. Dieser hat in den fließenden Medium einen Strömungswiderstand, d.h. es wirkt auf ihn eine Kraft in Richtung der Strömung, die abhängig von der Strömungsgeschwindigkeit, der Schwebekörperform und den Messstoffeigenschaften (Dichte, Viskosität) ist.
Gleichzeitig erfährt der Schwebekörper eine archimedische Auftriebskraft, dem entgegen wirkt die Schwerkraft auf den Schwebekörper. Die Höhenstellung des Schwebekörpers im Schwebekörperdurch
flussmesser ist vom Massenstrom abhängig. Bei steigendem Volumenstrom erhöht sich der Strömungswiderstand. Der Schwebekörper steigt und die Fläche zwischen Schwebekörper und der Glasröhre wird größer. Die Höhenstellung als Maß für den Durchfluss kann von einer am Gerät angebrachten Skala abgelesen werden.
Schwebekörperdurchflussmesser | Modell L
Das Modell L ist ein robuster industrieller Akryl-Durchflussmesser. Es ist ein zuverlässiges Instrument zur Messung und Kontrolle des Durchflusses von Flüssigkeiten und Gasen. Häufige Einsatzbereiche sind Wasser- und Luftreinigung sowie die Sperrflüssigkeitskontrolle.
Eigenschaften
- Kunststoff-Messröhre
- Anschlüsse aus Edelstahl AISI 316
- Überlaufventil
Anwendungen
- Wasser- und Luftreinigung
- Allgemeine Messungen von Flüssigkeiten und Gasen
Optionen
- Kalibrierung für nicht-standard Flüssigkeiten und Gase
- Einstellknopf
- Durchflussregler
- Weitere Skalierungen für alternative Flüssigkeiten und Gase
- Viton®- oder EPDM-Dichtungen
Technische Daten
| Modell | LH- | LR- | LT- |
| Max. Druck | 20 bar (30 bar/30°C) | 20 bar (30 bar/35°C) | 20 bar (30 bar/30°C) |
| Max. Temperatur | 75°C | 80°C | 70°C |
| Messröhre | Akryl (PMMA) | Grilamid (PA-12) | Trogamid-T (PA6-3-T) |
| Ventil | AISI 316 | AISI 316 | AISI 316 |
| Anschlüsse | AISI 316 | AISI 316 | AISI 316 |
| Dichtungen | Nitril (* Viton®, EPDM) | Nitril (* Viton®, EPDM) | Nitril (* Viton®, EPDM) |
| Verbindung | NPT 1/4" (*R 1/4") | NPT 1/4" (*R 1/4") | NPT 1/4" (*R 1/4") |
| Genauigkeit | ±10% F.S. (H2O, +20°C) | ±10% F.S. (H2O, +20°C) | ±10% F.S. (H2O, +20°C) |
| Gewicht | 300 g | 300 g | 300 g |

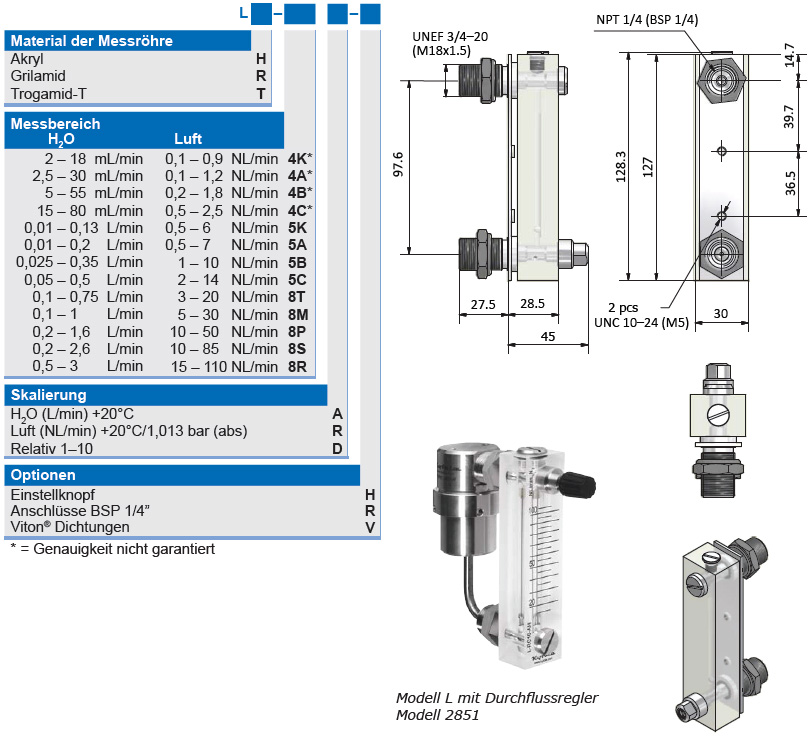

Produktschlüssel und Abmessungen
